L"aggiornamento a un telecomando con joystick proporzionale influisce direttamente sulla precisione di posizionamento del carico, sulla sicurezza dell"operatore e sui tempi di ciclo. Lo spostamento di materiali pesanti richiede più dei semplici comandi direzionali; richiede assoluta fluidità nell"aria. A differenza dei pulsanti pendenti di base, i controller proporzionali richiedono un attento allineamento con l"impianto idraulico, l"infrastruttura elettrica e l"ambiente operativo della gru. Un sistema non accoppiato provoca movimenti a scatti, rischiando gravi incidenti e pericolose oscillazioni del carico. Comprendiamo quanto sia opprimente la scelta dell"hardware quando si affrontano specifiche tecniche complesse. Questa guida fornisce un quadro di valutazione tecnica per selezionare il sistema giusto senza spendere troppo per funzionalità non necessarie. Scoprirai esattamente come abbinare le uscite del segnale, verificare le valutazioni critiche di sicurezza e scegliere la tecnologia di trasmissione ottimale per i tuoi ascensori.
La precisione impone l"hardware: abbina esattamente l"uscita del joystick (tensione, PWM o CAN-bus) alle valvole di controllo direzionali proporzionali della tua gru.
L"ambiente determina la frequenza: seleziona un ricevitore trasmettitore wireless con Frequency Hopping Spread Spectrum (FHSS) per bypassare le pesanti interferenze RF industriali.
La durabilità richiede specifiche: affidare i sensori a effetto Hall ai potenziometri meccanici per prevenire zone morte e usura fisica nel controller del joystick industriale.
La conformità non è negoziabile: verificare le certificazioni ISO 13849-1 (PL) o IEC 62061 (SIL) per il circuito di arresto di emergenza (E-Stop).
Devi iniziare analizzando la tua specifica classe di macchina. Macchine di sollevamento diverse richiedono priorità di interfaccia completamente diverse. Ad esempio, il telecomando con joystick di una gru a torre funziona esclusivamente all'aperto. Questa configurazione richiede una portata del segnale estrema e una resistenza aggressiva alle intemperie contro pioggia, nebbia salina e degradazione UV. I carriponte o i carriponte operano in ambienti interni. Affrontano una serie di sfide completamente diverse. I pavimenti delle fabbriche creano forti interferenze in radiofrequenza. Le travi in acciaio rimbalzano i segnali in modo casuale. Spesso sono necessarie anche funzionalità di sincronizzazione multi-paranco per gli ascensori interni in tandem.
Ogni settore sposta i carichi in modo diverso. Definisci la tua esigenza specifica di regolazioni a micro-velocità. Il posizionamento fragile dell"assieme richiede movimenti di pochi centimetri per evitare lo schiacciamento dei componenti. Il getto di calcestruzzo richiede un controllo del fluido costante e prevedibile per evitare spruzzi. Gli ascensori ciechi rappresentano la sfida finale. L"operatore si affida interamente ad uno spotter. Hanno bisogno di un sistema che traduca le piccole contrazioni delle lancette in movimenti di sollevamento incredibilmente lenti e deliberati. La vera segnalazione proporzionale rende possibili queste microregolazioni.

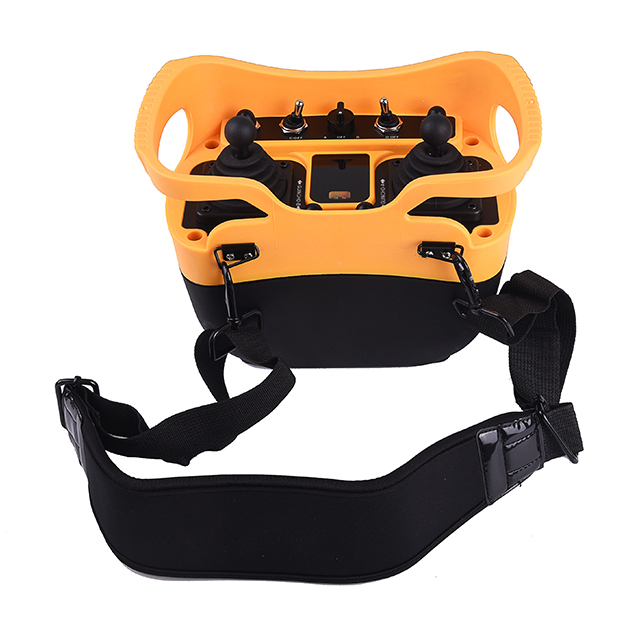

Delinea dove devono posizionarsi i tuoi operatori durante un turno tipico. Hanno bisogno di una visuale ottimale per ogni sollevamento. Limitarne i movimenti riduce i margini di sicurezza. L’ergonomia gioca un ruolo enorme qui. Un telecomando in stile "belly box" distribuisce il peso su spalle e fianchi. Questo design previene un grave affaticamento della parte bassa della schiena e del collo durante i turni di dieci ore. Considera il carico fisico che la tua squadra trasporta quotidianamente.
Controlla il tuo spazio di lavoro fisico per individuare i punti ciechi del segnale.
Segui i tuoi operatori per tracciare i loro percorsi quotidiani.
Documentare i livelli di esposizione meteorologica specifici per tutte le apparecchiature esterne.
Misura settimanalmente i carichi più pesanti e delicati movimentati.
I controller a gradini di base si basano su ingranaggi di velocità distinti. Premi un pulsante per la velocità uno, la velocità due o la velocità tre. Ciò crea transizioni dure. Il vero controllo proporzionale della gru consente velocità variabili infinite e continue basate rigorosamente sull'angolo di deflessione del joystick. Spingendo lo stick il paranco si sposta leggermente. Spingendolo ulteriormente si accelera il carico in modo fluido. Questa fluidità elimina l'oscillazione del carico del pendolo. Previene inoltre violenti shock idraulici. Lo shock idraulico danneggia nel tempo le costose guarnizioni e le pareti dei cilindri.
I sensori interni definiscono la precisione a lungo termine. I potenziometri tradizionali utilizzano tergicristalli meccanici che scorrono su piste in carbonio. Si logorano fisicamente. L"ingresso di polvere ne rovina la precisione. Alla fine sviluppano pericolose "zone morte" in cui il movimento del joystick non produce alcun output. I sensori ad effetto Hall offrono un"alternativa moderna. Usano campi magnetici per rilevare i cambiamenti di posizione. Presentano zero punti di contatto meccanico. Questo design senza contatto li rende estremamente durevoli e immuni alla polvere o all"umidità.
Caratteristica | Sensori ad effetto Hall | Potenziometri meccanici |
|---|---|---|
Metodo operativo | Campi magnetici senza contatto | Tergicristalli fisici |
Durabilità | Estremamente elevato (milioni di cicli) | Moderato (incline all"usura da attrito) |
Zone morte | Si verificano raramente | Svilupparsi nel tempo |
Resistenza ambientale | Eccellente (immune alla polvere) | Scarso (vulnerabile all"ingresso di sporco) |
Non è possibile acquistare un telecomando esclusivamente in base al suo design fisico. Il controller deve emettere il segnale elettrico specifico richiesto dalla macchina. È necessario abbinare perfettamente il trasmettitore al PLC o alle valvole idrauliche. I segnali industriali tipici includono tensione analogica (0-10 V), loop di corrente (4-20 mA), protocolli digitali CANopen o PWM diretto (Pulse Wide Modulation). La configurazione di una correttamente configurata gru con telecomando con joystick proporzionale si basa interamente su questo segnale. Fornire 0-10 V a una valvola in attesa di PWM provoca il guasto totale del sistema.
Stabilire severi requisiti di gamma di base prima dell"acquisto. Valuta se la tua struttura necessita di 100 metri di copertura o si spinge oltre i 300 metri per i piazzali all"aperto. Le specifiche della gamma non significano nulla senza una bassa latenza. La latenza rappresenta il ritardo tra il movimento della mano e la risposta della gru. Le soglie di latenza accettabili sono inferiori a 50 millisecondi. I tempi di risposta inferiori a 50 millisecondi sembrano istantanei. L"elevata latenza fa sì che gli operatori correggano eccessivamente i movimenti, creando pericolose oscillazioni del pendolo.
Le moderne zone industriali traboccano di rumore invisibile. Gli stabilimenti ospitano dozzine di router Wi-Fi. I macchinari pesanti generano campi elettromagnetici. Le dense strutture in acciaio rimbalzano le onde radio in modo imprevedibile. Hai bisogno della tecnologia Frequency Hopping Spread Spectrum (FHSS). FHSS salta attraverso dozzine di canali radio più volte al secondo. Se incontra un canale bloccato, salta semplicemente su uno libero. Questo spostamento dinamico garantisce una comunicazione ininterrotta.
I trasmettitori affrontano condizioni brutali. I carrelli elevatori li schiacciano. Cadono da passerelle alte. Quando un trasmettitore si rompe, i costi legati ai tempi di inattività aumentano rapidamente. Valutare la facilità di sostituzione di un'unità rotta. I sistemi moderni utilizzano chiavi elettroniche o smart card RFID. Basta semplicemente inserire la vecchia scheda in una nuova scatola del ventre. Si sincronizza istantaneamente. Non è mai necessario salire e riprogrammare manualmente il ricevitore del trasmettitore wireless montato sulla gru . Questa ridondanza plug-and-play consente di risparmiare ore di manodopera di manutenzione.
Ignorare le bande Wi-Fi di fabbrica esistenti durante la selezione della frequenza.
Acquistare un sistema senza una funzione di salto automatico dei canali.
Mancanza di tenere un trasmettitore di riserva preaccoppiato sul pavimento.
È necessario eseguire un audit approfondito delle valvole esistenti. Molte macchine più vecchie utilizzano bobine on/off standard. Queste valvole di base si aprono semplicemente completamente o si chiudono ermeticamente. Non possono modulare il flusso del fluido. L"aggiornamento richiede hardware elettroidraulico specifico. Sono necessarie valvole proporzionali monoblocco o componibili compatibili. Le valvole componibili consentono di impilare più sezioni di controllo insieme. Offrono una grande modularità per configurazioni di sollevamento complesse.
L"ammodernamento di una gru più vecchia, puramente meccanica, richiede pazienza e le parti giuste. Non è possibile collegare un ricevitore digitale direttamente alle leve manuali. È necessario installare i moduli di interfaccia elettroidraulici. Questi collettori di conversione accettano segnali digitali e li traducono in pressione pilota idraulica. Questa pressione pilota sposta i cursori direzionali principali. Budget di conseguenza per questi blocchi di conversione idraulica. Spesso costano quanto l"elettronica.
Non scendere mai a compromessi sugli involucri fisici. L"unità ricevente risiede sul ponte della gru. Resiste al grasso, al calore estremo e alle forti vibrazioni. Richiedere le classificazioni ambientali IP65 o IP66. Queste classificazioni garantiscono la protezione contro getti d"acqua ad alta pressione e polvere microscopica. Richiedere cablaggi standardizzati. I cablaggi precablati e codificati a colori eliminano le congetture. Accelerano l"integrazione in modo sicuro. L"uso della tecnologia CAN-bus semplifica ulteriormente tutto ciò, riducendo i fasci di cavi spessi a soli quattro cavi essenziali.
Gli standard di sicurezza del settore costituiscono la massima protezione contro responsabilità e incidenti. Non fidarti mai delle affermazioni non verificate. Cerca valutazioni di sicurezza certificate in modo indipendente. La funzione di arresto di emergenza (E-stop) rappresenta la tua ancora di salvezza fondamentale. Deve soddisfare le classificazioni PL-d o PL-e secondo la norma ISO 13849-1. In alternativa, verificare la conformità SIL 3 secondo la norma IEC 62061. Questi framework impongono il monitoraggio incrociato a doppio relè. Se un relè di sicurezza si guasta, il relè di backup interrompe immediatamente l"alimentazione.
La sicurezza passiva dipende dall"operatore. La sicurezza attiva interviene automaticamente. Richiedi interruttori "uomo morto". Questi richiedono una pressione continua e deliberata per funzionare. Se l"operatore sviene, la macchina si ferma immediatamente. I sensori di inclinazione e caduta forniscono una protezione fondamentale. Se l"operatore inciampa e lascia cadere il controller, l"accelerometro interno rileva la caduta. Interrompe automaticamente l"alimentazione prima che il telecomando tocchi terra. Gli arresti automatici fuori portata impediscono carichi "fuori controllo" quando il segnale si degrada.
I fragili involucri di plastica si frantumano nelle acciaierie. Specificare custodie rinforzate con fibra di vetro. Assorbono gli urti pesanti senza rompersi. Il controller joystick industriale deve sopravvivere ai duri abusi quotidiani. Presta attenzione al feedback tattile. Gli operatori indossano guanti di sicurezza in pelle spessa. Devono sentire 'clic' positivi e resistenza quando muovono i bastoncini. Se i controlli sembrano molli, gli operatori perdono la consapevolezza spaziale.
La chimica della batteria determina il ritmo operativo quotidiano. Le batterie NiMH più vecchie soffrono di effetti memoria. Si degradano rapidamente se caricati in modo improprio. Le batterie agli ioni di litio offrono prestazioni superiori. Mantengono la carica più a lungo e pesano meno. Cerca modelli di batterie sostituibili a caldo. Gli operatori possono sostituire un pacco morto in pochi secondi senza spegnere la gru. Obiettivo tempi di funzionamento continuo superiori a 20 ore per carica. Ciò garantisce una copertura ininterrotta anche sui doppi turni.
La scelta dell"interfaccia corretta va ben oltre il confronto dei cartellini dei prezzi. La scelta giusta bilancia perfettamente la compatibilità delle valvole di precisione con la sopravvivenza in ambienti difficili. Un sistema proporzionale cambia radicalmente il modo in cui la tua squadra sposta i materiali pesanti, a condizione che si integri perfettamente con l"architettura unica della tua macchina. Inizia il processo di selezione metodicamente.
Iniziare sempre verificando le attuali valvole idrauliche della gru e la logica del PLC prima di prendere in considerazione le marche di trasmettitori. Comprendi il panorama delle frequenze radio della tua fabbrica. Dai priorità alle certificazioni di sicurezza indipendenti rispetto alle appariscenti affermazioni di marketing. Esegui questi passaggi cruciali per finalizzare l"aggiornamento:
Consultare un integratore di sistemi qualificato per verificare la corrispondenza dell"uscita del segnale.
Richiedi schede tecniche dettagliate per confermare che i valori di latenza rimangono inferiori a 50 millisecondi.
Valuta i disegni CAD per pianificare posizioni di montaggio del ricevitore sicure e isolate dalle vibrazioni.
Testare il peso fisico-ergonomico del ventre per evitare l"affaticamento dell"operatore.
R: No. È necessario installare valvole proporzionali elettroidrauliche o un collettore di conversione per utilizzare i segnali proporzionali. Le bobine on/off standard si aprono o si chiudono solo completamente. Non possono modulare il flusso del fluido per velocità variabili.
R: I sistemi industriali di qualità funzionano con un ritardo percettibile prossimo allo zero, in genere compreso tra 15 e 40 millisecondi. Ciò garantisce che il carico reagisca istantaneamente ai movimenti della mano. L"elevata latenza provoca una correzione eccessiva e pericolosi effetti pendolo.
R: Utilizzare sistemi con gestione automatica della frequenza e codici ID univoci (indirizzamento su 16 bit) per garantire che i trasmettitori comunichino solo con i ricevitori associati. La tecnologia Frequency Hopping Spread Spectrum (FHSS) evita attivamente i canali affollati.
