Le operazioni con macchinari pesanti richiedono la massima efficienza durante ogni singola attività. Oggi gli operatori devono affrontare un"enorme pressione per manovrare in sicurezza attorno a carichi pericolosi e mutevoli. Affidarsi a leve manuali o pendenti fissati limita gravemente la mobilità dell"operatore. Raggiungere la sicurezza ottimale senza perdere la precisione dei tradizionali sistemi di potenza fluida rappresenta una sfida significativa. Vuoi la distanza dalla zona di pericolo. Tuttavia, non puoi compromettere i movimenti esatti della tua macchina. L"aggiornamento a una configurazione wireless richiede una chiara conoscenza dell"interfaccia elettroidraulica. Questa conoscenza guida le decisioni informate sugli appalti e sull’integrazione. Esploreremo come questi componenti robusti interagiscono sul campo. Imparerai i meccanismi fondamentali che separano le semplici funzioni on/off dal complesso controllo proporzionale.
I radiocomandi traducono gli input dell"operatore in radiofrequenze digitali, che un ricevitore converte in correnti elettriche (PWM o tensione standard) per azionare i solenoidi delle valvole.
La scelta tra 'bang-bang' (On/Off) e controllo proporzionale è il principale fattore di costo e precisione nelle valvole idrauliche radiocomandate.
Per un'implementazione di successo è necessario che le capacità del ricevitore e del trasmettitore industriale corrispondano all'ambiente operativo del macchinario e agli standard di conformità (ad esempio ISO 13849).
L’adeguamento dei macchinari esistenti spesso richiede sistemi ibridi con comandi manuali per garantire la ridondanza operativa.

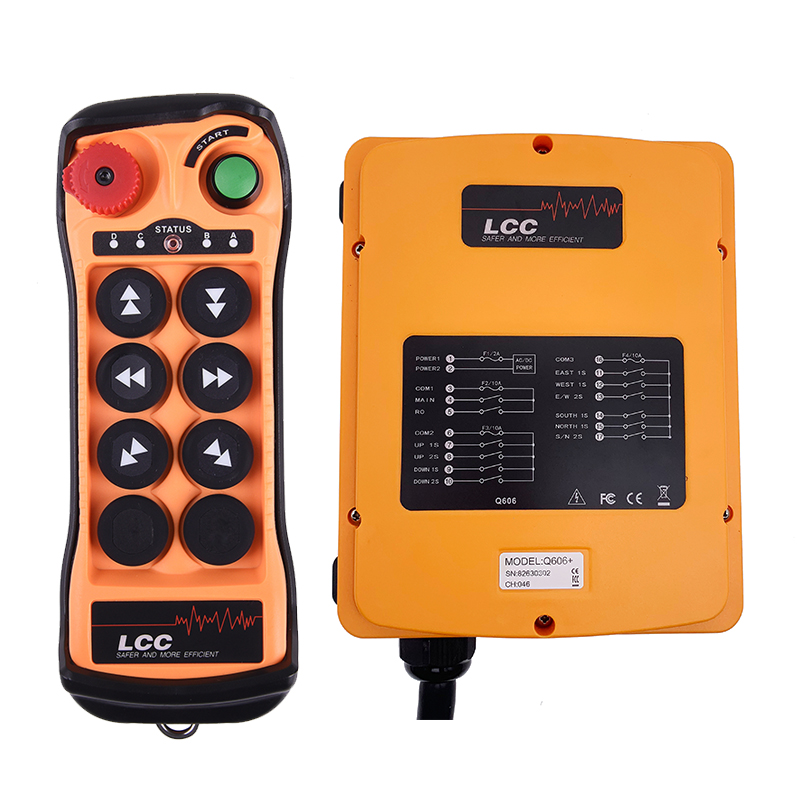

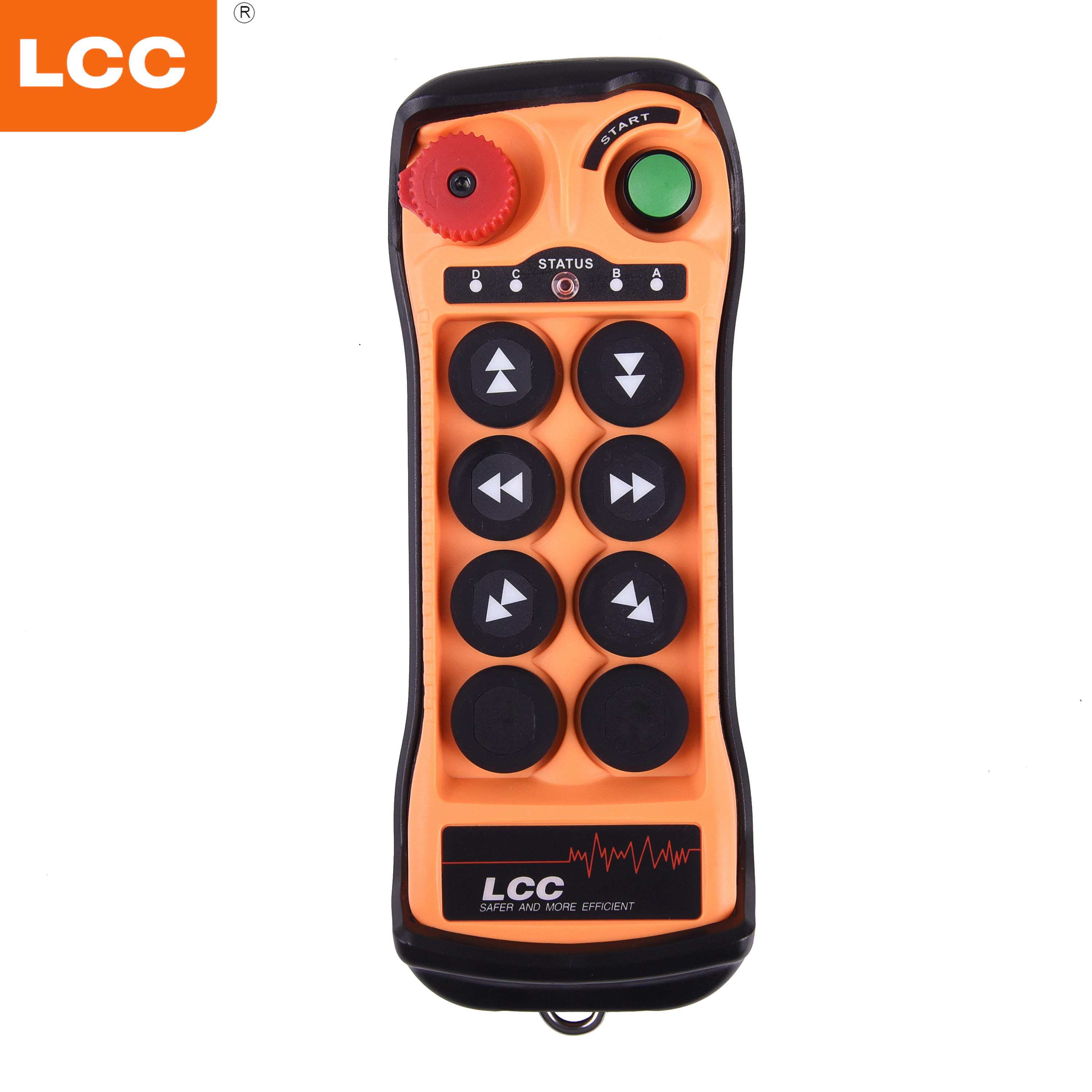

Per comprendere il ponte tra i segnali digitali e la potenza fluida pesante è necessario esaminare i componenti del sistema. Gli operatori avviano ogni azione. Interagiscono direttamente tramite joystick o pulsanti sul trasmettitore. Questi movimenti fisici vengono registrati all"interno del controller. Il circuito interno genera istantaneamente un segnale digitale corrispondente. Questa rapida conversione mette in moto l"intera macchina.
Il sistema si basa quindi su un collegamento wireless sicuro. I trasmettitori trasmettono questi pacchetti di dati digitali su frequenze radio specifiche. In genere vedrai sistemi industriali che operano su bande da 433 MHz, 900 MHz o 2,4 GHz. Queste frequenze garantiscono una rapida consegna dei dati ai macchinari pesanti. Il segnale viaggia nell"aria in millisecondi.
Successivamente subentra l"unità ricevente. Monta questa scatola resistente direttamente sull"attrezzatura mobile. Funziona come il cervello della macchina. Il ricevitore cattura continuamente il segnale RF in ingresso. Decodifica rapidamente il pacchetto di dati in un"uscita elettrica utilizzabile. Questo passaggio traduce l"intento dell"operatore in tensione effettiva.
Si arriva infine alla fase di attuazione elettroidraulica. Il ricevitore invia questa tensione specifica direttamente ai solenoidi della valvola. I solenoidi funzionano come potenti elettromagneti. Il campo magnetico risultante tira o spinge la bobina interna. Lo spostamento della bobina dirige il fluido idraulico pressurizzato verso cilindri o motori specifici. Questo flusso di fluido costringe le parti meccaniche a muoversi.
Gli ingegneri devono comprendere una realtà implementativa cruciale. Il punto di integrazione rimane strettamente elettrico. Il tuo nuovo sistema radio non tocca mai il fluido idraulico. Si interfaccia solo tramite cablaggio elettrico. Questa separazione fa sì che l"infrastruttura idraulica esistente spesso rimanga completamente intatta. Non è necessario ricostruire le pompe o i tubi.
La scelta del tipo di controllo corretto influisce direttamente sul comportamento della macchina. È necessario valutare le esigenze specifiche delle vostre operazioni quotidiane. Un"applicazione semplice richiede una configurazione molto diversa rispetto a un"attività di sollevamento altamente precisa. Classifichiamo queste scelte in due domini principali.
Confronto dei tipi di controllo delle valvole
Funzionalità di controllo | Acceso/Spento (Bang-Bang) | Proporzionale (PWM) |
|---|---|---|
Funzionalità | Completamente aperto o completamente chiuso | Controllo della portata variabile |
Le migliori applicazioni | Stabilizzatori, argani di base | Gru, escavatori, sollevamenti pesanti |
Tipo di segnale | Voltaggio standard (ad esempio, 12 V/24 V) | Modulazione di larghezza di impulso (PWM) |
Complessità | Basso | Alto |
I professionisti del settore spesso chiamano questo controllo "bang-bang". La valvola funziona in modo strettamente binario. Rimane completamente aperto o completamente chiuso. Non esiste una via di mezzo per il flusso dei fluidi. Nel momento in cui l"operatore preme il pulsante, il fluido scorre alla massima velocità.
Questo stile di controllo eccelle in ambienti specifici. Funziona perfettamente per semplici funzioni direzionali. Gli esempi includono l"implementazione di stabilizzatori o l"utilizzo di argani di recupero di base. Non sono necessarie velocità variabili per queste attività semplici. Il costo iniziale inferiore attira molti gestori di flotte. Inoltre, i team di manutenzione trovano che questi circuiti di base siano molto più facili da risolvere.
I sistemi proporzionali introducono un alto livello di finezza. Il ricevitore utilizza la modulazione di larghezza di impulso (PWM) per variare la corrente elettrica. Questa variazione di corrente sposta in modo variabile la bobina della valvola. Controlla la portata del fluido in base esattamente alla distanza con cui si spinge il joystick.
Questo metodo brilla durante le applicazioni impegnative. Un avanzato controller di sollevamento idraulico richiede assolutamente questa precisione di movimentazione del carico. Gli operatori che spostano carichi pesanti con gru necessitano di movimenti lenti e deliberati. Scosse improvvise delle valvole bang-bang causerebbero pericolose oscillazioni del carico.
Quando si valutano questi sistemi proporzionali, osservare attentamente le specifiche tecniche. Cerca ricevitori che offrano frequenze dither regolabili. Il dither è un"oscillazione rapida e minuscola inviata al solenoide. Mantiene la bobina leggermente vibrante. Questo micromovimento costante previene l"ostruzione della valvola. L"attrito fa sì che la bobina si attacchi, rovinando la tua precisione.
L'acquisto di affidabile un'apparecchiatura idraulica remota richiede controlli rigorosi. Non è possibile trattare questi sistemi come l'elettronica di consumo di base. Governano forze enormi e potenzialmente pericolose. Ogni acquirente deve dare priorità ai quadri di sicurezza e alla resilienza ambientale.
Autorevoli standard di sicurezza dettano la linea di base per qualsiasi acquisto. La funzionalità di arresto di emergenza obbligatorio (E-Stop) non è negoziabile. Questo pulsante deve essere conforme a rigorosi standard globali. Cerca le certificazioni che soddisfano PLd o PLe nel quadro della norma ISO 13849-1. In alternativa, garantire la conformità agli standard SIL 3.
I meccanismi di sicurezza forniscono un altro livello critico di protezione. Considera cosa succede durante un"improvvisa perdita di segnale. Cosa succede se il ricevitore perde inaspettatamente potenza? Il sistema deve attivare una chiusura automatica della valvola. Le bobine dovrebbero ritornare immediatamente in posizione neutra. Ciò arresta istantaneamente tutti i movimenti della macchina, evitando carichi fuori controllo.
I macchinari pesanti operano in ambienti brutali. Polvere, acqua e sostanze chimiche corrosive attaccano costantemente i componenti esterni. Sia il trasmettitore che il ricevitore necessitano di un elevato grado di protezione dall"ingresso. Dovresti imporre la classificazione IP65 o IP67 per questi dispositivi.
Queste valutazioni dimostrano che le custodie possono resistere ad abusi estremi. Bloccheranno l"olio idraulico invadente. Sopravvivranno ai lavaggi aggressivi ad alta pressione alla fine di un turno. Inoltre, mantengono i circuiti interni al sicuro dalla pioggia gelata e dal caldo torrido.
I cantieri spesso soffrono di un immenso inquinamento da radiofrequenze. Più appaltatori potrebbero utilizzare apparecchiature remote contemporaneamente. Per combattere questo problema, i sistemi moderni utilizzano la tecnologia FHSS (Frequency Hopping Spread Spectrum). Il trasmettitore e il ricevitore saltano costantemente insieme tra frequenze diverse. Ciò impedisce interferenze su cantieri affollati.
È necessario testare un presupposto chiave prima della distribuzione. Verificare i requisiti effettivi della linea visiva del sistema scelto. Confronta queste specifiche con le reali ostruzioni del tuo cantiere. Strutture in acciaio e spessi muri di cemento possono degradare i segnali. Mappare sempre attentamente l"ambiente operativo.
L'integrazione di una configurazione di controllo della valvola wireless presenta diverse sfide meccaniche. Fondamentalmente hai due percorsi. Puoi aggiornare le tue vecchie leve manuali. In alternativa, puoi installare blocchi nuovissimi e pronti per il remoto. Ciascun approccio comporta vantaggi e rischi distinti.
Molte macchine più vecchie si affidano esclusivamente a valvole manuali a tiranti o monoblocco. Aggiornarli significa aggiungere attuatori elettroidraulici specializzati. I meccanici avvitano questi attuatori direttamente sui collegamenti delle valvole esistenti. Il ricevitore invia quindi segnali a questi attuatori esterni.
Questo approccio presenta notevoli rischi. Crea una maggiore complessità di integrazione. Ti trovi di fronte a un reale potenziale per la rilegatura meccanica. Se i tecnici disallineano gli attuatori, il collegamento si incepperà. La valvola si bloccherà, provocando un comportamento irregolare della macchina. Questo metodo richiede misurazioni esatte e un"attenta realizzazione degli attacchi.
Molti gestori di flotte preferiscono sostituire completamente le valvole più vecchie. Li sostituiscono con moderne unità elettroidrauliche. Questi blocchi più recenti spesso presentano la compatibilità CAN-bus. Potrebbero anche utilizzare solenoidi proporzionali a filo diretto integrati direttamente nella fusione.
Questa sostituzione offre diversi vantaggi importanti. Garantisce una più stretta integrazione all"interno della macchina. Il risultato sono cablaggi più puliti. Ancora più importante, offre una latenza del segnale significativamente più bassa. I segnali elettrici viaggiano direttamente alla bobina interna senza contrastare i collegamenti meccanici esterni.
Nessun sistema elettronico raggiunge la perfezione assoluta. Le batterie prima o poi si esauriscono. Occasionalmente i cavi possono spezzarsi. Pertanto è necessario specificare sempre sistemi che mantengano il funzionamento manuale della leva. Gli operatori necessitano di leve fisiche per gli scenari di ripristino di emergenza. Se il sistema radio si guasta durante il sollevamento, è necessario abbassare il carico manualmente in modo sicuro.
Segui queste best practice rapide durante l"integrazione:
Mappa i tuoi esatti requisiti di portata prima di ordinare le parti.
Assicurarsi che i nuovi solenoidi elettrici corrispondano alla tensione nativa della macchina.
Installare il ricevitore in alto sulla macchina per massimizzare la linea visiva dell"antenna.
Testare settimanalmente le leve di comando manuale per evitare l"accumulo di ruggine.
L’adozione della tecnologia wireless introduce naturalmente scetticismo. Gli operatori spesso si preoccupano dei ritardi o delle diafonia. Affrontare queste preoccupazioni garantisce un’adozione operativa più agevole. È necessario comprendere come l"ingegneria moderna risolve questi rischi comuni.
I sistemi più vecchi a volte soffrivano di notevoli ritardi. Oggi un sistema di qualità elimina questo problema. Le configurazioni industriali standard funzionano con un ritardo inferiore a 50 millisecondi. Questo tempo di risposta rimane praticamente impercettibile per gli operatori umani.
Tuttavia, alcune applicazioni richiedono risposte ultrarapide. Le attrezzature forestali ad alta velocità o i movimentatori rapidi di materiali richiedono un feedback immediato. Per queste applicazioni ad alta velocità, verificare sempre la velocità di elaborazione interna con il produttore. Assicurarsi che il ricevitore decodifichi i pacchetti abbastanza velocemente da evitare movimenti a scatti.
I gestori dei siti spesso si preoccupano della presenza di più telecomandi che operano nelle vicinanze. Un operatore sposterà accidentalmente la gru di un altro operatore? È necessario affrontare direttamente questo scetticismo. I dispositivi moderni lo impediscono attraverso una codifica ID univoca.
Durante la produzione, il sistema associa un trasmettitore specifico a un ricevitore specifico. Condividono un codice crittografico univoco. Il ricevitore ignora qualsiasi pacchetto RF privo di questa esatta firma. Decine di operatori possono lavorare in sicurezza nelle immediate vicinanze senza interferenze.
Un telecomando guasto interrompe l"intero lavoro. La durata dei turni dovrebbe dettare la scelta della batteria. I sistemi standard alimentati da AA offrono un"ampia disponibilità. Puoi acquistare batterie sostitutive ovunque. Tuttavia, richiedono uno scambio costante e generano rifiuti.
I pacchi proprietari agli ioni di litio forniscono una soluzione diversa. Durano per turni prolungati ed estenuanti. Si integrano perfettamente con le docking station dedicate montate su camion. Gli operatori li inseriscono semplicemente nel caricabatterie durante le pause. Valuta il tuo flusso di lavoro quotidiano per scegliere la migliore strategia di gestione energetica.
L’azionamento di valvole idrauliche pesanti tramite radiocomando trasforma radicalmente i cantieri. Colma con successo il divario tra precisione digitale e potenza fluida per impieghi gravosi. Ottieni immensi vantaggi in termini di sicurezza rimuovendo gli operatori dalla zona di rilascio immediata. Mantieni inoltre il controllo granulare necessario per ascensori complessi.
Mantieni la logica della selezione semplice e strutturata. Innanzitutto, basa le tue decisioni fondamentali sull"esatta necessità di un controllo proporzionale rispetto a quello on/off. In secondo luogo, applica rigorosamente i requisiti di conformità alla sicurezza, in particolare le certificazioni E-stop. In terzo luogo, valutare la facilità meccanica dell’aggiornamento dei blocchi esistenti rispetto all’investimento nella sostituzione completa delle valvole.
Agisci prima di finalizzare qualsiasi acquisto. Consultare direttamente un ingegnere oleodinamico certificato. Mappa le esatte configurazioni della bobina, le tensioni native e le portate richieste per i tuoi macchinari. Questa attenta pianificazione garantisce che l"aggiornamento wireless offra prestazioni sicure e senza interruzioni.
R: No. La valvola deve avere solenoidi elettrici integrati o essere meccanicamente dotata di un attuatore elettronico. Le valvole manuali standard richiedono modifiche fisiche per accettare segnali elettrici.
R: I ricevitori correttamente integrati sono dotati di un sistema di sicurezza che interrompe immediatamente l"alimentazione ai solenoidi, riportando a molla le bobine idrauliche in una posizione neutra/sicura. Ciò arresta istantaneamente tutti i movimenti della macchina.
R: I sistemi industriali di alta qualità hanno una latenza inferiore a 50 millisecondi, che è impercettibile agli operatori umani e agisce essenzialmente in tempo reale. Gli operatori sentono una connessione immediata con la macchina.
